Фланцевые соединения являются одним из наиболее распространенных методов крепления труб и трубопроводной арматуры. Они предлагают надежное и герметичное соединение, которое может использоваться при монтаже задвижек, насосов и других устройств. Рассмотрим особенности фланцевых соединений, различные типы фланцев и важные моменты их выбора и производства.


Описание и конструкция фланцев стальных

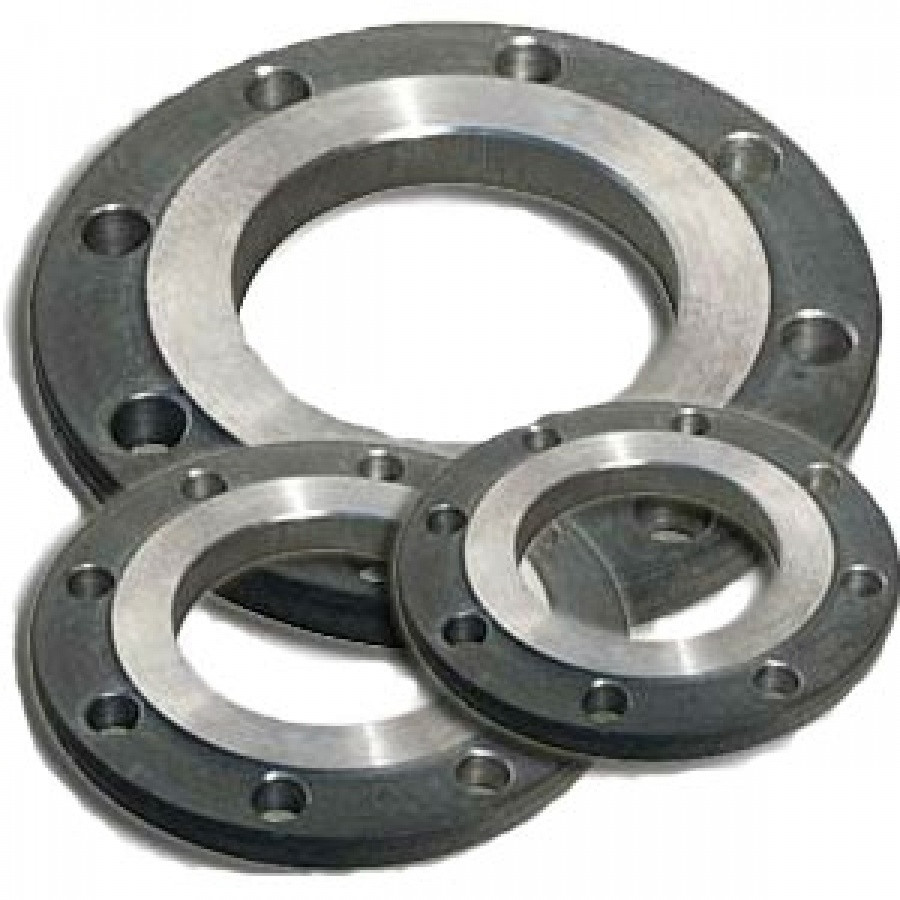

Фланец — это плоское кольцо с отверстиями, предназначенными для фиксации болтами или шпильками. Он используется для надежного соединения труб, аппаратов, емкостей и других вращающихся деталей. Фланцы бывают разных типов, включая плоские и воротниковые фланцы.

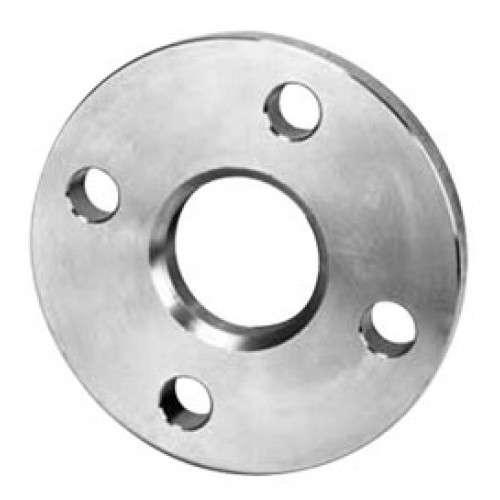

Плоские фланцы представляют собой кольца с отверстиями, соединяющие трубы или системы. Они фиксируются на трубе с помощью болтов или шпилек. Размер каждого фланца зависит от диаметра трубы, с которой он будет соединен. Воротниковые фланцы, в свою очередь, имеют выступ, расположенный на внутреннем диаметре, и часто используются в соединениях с высоким давлением.


Характеристики стальных фланцев

Основные характеристики фланцев зависят от давления. Фланцы плоского типа могут быть использованы при давлении от 0,1 до 2,5 МПа, а воротниковые фланцы — при давлении до 20 МПа. Температурный диапазон работы фланцев плоского типа составляет от минус 30 до плюс 300 градусов по Цельсию, а воротниковых — от 40 до +425 градусов.
Выбор нержавеющего фланца зависит от условного прохода (Ду) и диаметра трубы. Фланцы могут иметь различные размеры и вес в зависимости от материала и типа конструкции. Диапазон габаритов прохода приварных фланцев составляет от 10 до 2400 мм.


Виды нержавеющих фланцев

Фланцы классифицируются по различным критериям, включая формат отделки, класс материалов, вид поверхности и размерности. Существует несколько ключевых типов фланцев, которые используются для трубопроводных соединений:

• Воротниковый фланец или юбочный тип — конструкционно выделяется наличием выступа на внутреннем диаметре в форме усеченного конуса.

• Приварной фланец с удлиненной юбкой-воротником — имеет длинную конусообразную втулку.

• Плоский приварной фланец — надевается на трубу внахлест и имеет немного больший внутренний диаметр, чем диаметр трубы.

• Изолирующий фланец — состоит из двух или трех фланцев юбочного вида с герметичным стыком и защитной втулкой из диэлектрика между ними.

• Раструбный фланец — крепление с трубами осуществляется с помощью углового шва на внешней стороне фланца.

• Свободный фланец — используется исключительно с заглушкой, имеет плоскую поверхность.

• Заглушка — фланец в форме диска.

• Резьбовая деталь — соединяется с трубой путем навинчивания.

• Глухой фланец — не имеет центрального отверстия и используется для блокировки потока жидкости.


Кроме этих стандартных типов фланцев, существуют и специализированные варианты, такие как велдофланцы, нипофланцы, элбофланцы и другие.


Фланцевый крепеж

Для соединения фланцев применяется различный крепеж, включая болты, винты, шпильки, гайки, шайбы, заклепки и другие элементы. Крепежные соединения могут быть общепромышленного типа или специализированными для узкоспециализированных задач.


Купить нержавеющие фланцы в Беларуси

Купить нержавеющие приварные фланцы Минске от компании Фаркот можно в специализированном интернет-магазине prostal.by по лучшим ценам в регионе и с доставкой по стране. Обратитесь к нам и приобретите качественный продукт для реализации вашего проекта!
